Relevé de patrimoine : toute la géométrie de votre édifice
Orthophotos d’élévations et de couverture, plans de façades et de coupes, modèle 3D texturé…
Vous obtenez la base technique exacte dont votre projet a besoin, depuis les parties hautes jusqu’aux volumes intérieurs de manière non-invasive, partout en Belgique.
UN MONUMENT RELEVÉ EN ENTIER, SANS RIEN LUI IMPOSER
Un édifice patrimonial est ancien, fragile, parfois classé et en usage. Le relevé doit donc tout capter, des parties hautes aux volumes intérieurs, sans échafaudage ni contact avec la matière. Depuis 2015, nos équipes ont relevé plus de cinquante monuments en suivant ce principe.
UN RELEVÉ SANS ÉCHAFAUDAGE NI CONTACT

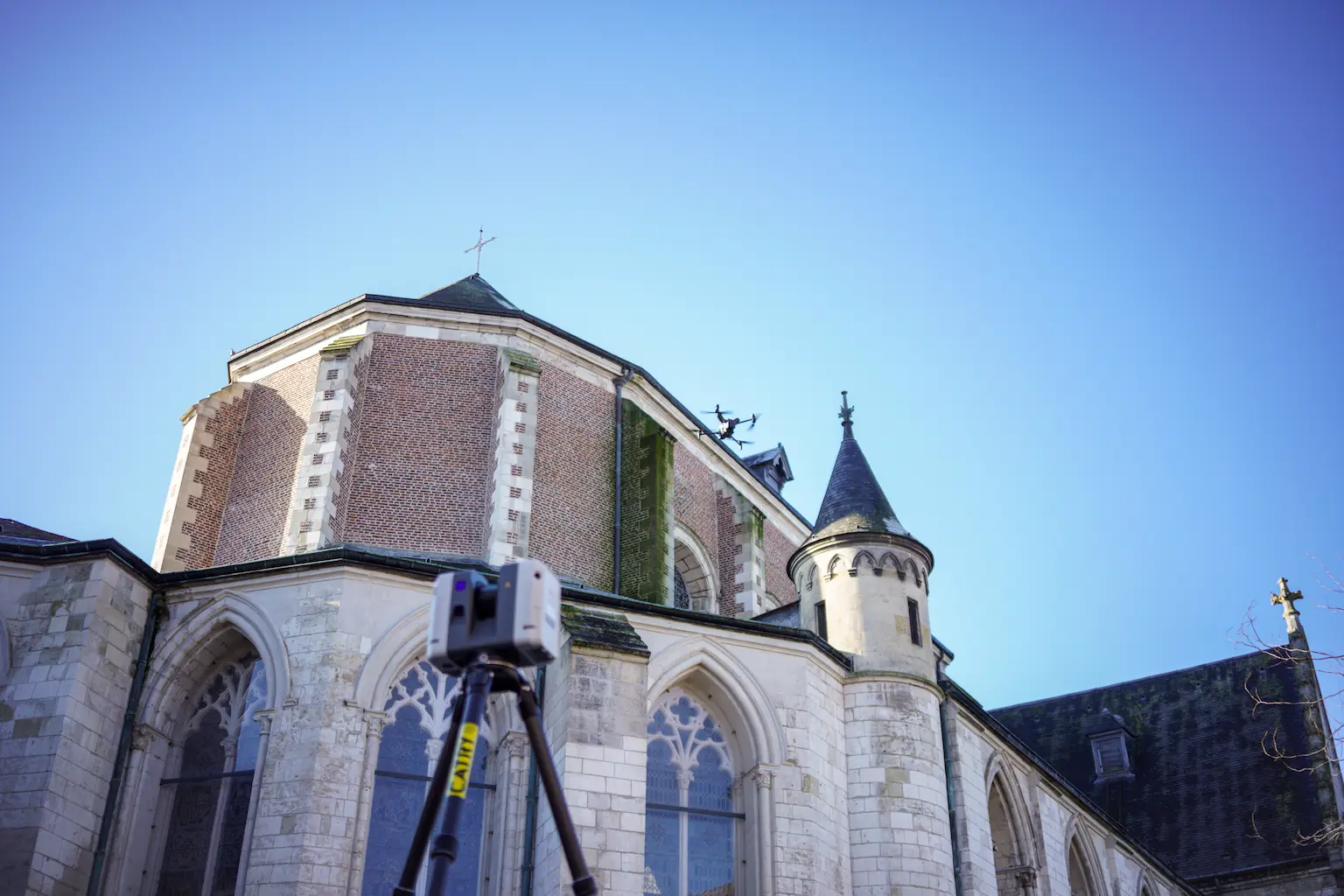

Le drone atteint les façades, les parties hautes et la couverture sans échafaudage ni nacelle, et le scanner laser opère depuis le sol sans toucher les surfaces. La captation ne laisse aucune trace.
UN MODÈLE UNIQUE, FIDÈLE À CE QUI EXISTE
Données aériennes et relevés laser partagent les mêmes cibles et le même repère (Lambert 2008 ou 72, altimétrie DNG), ce qui permet d’assembler extérieur et intérieur en un seul modèle sans décalage. Les plans sont tracés directement sur le nuage de points pour restituer le site dans son état exact.
L’EXTÉRIEUR PAR LES AIRS, L’INTÉRIEUR AU SOL

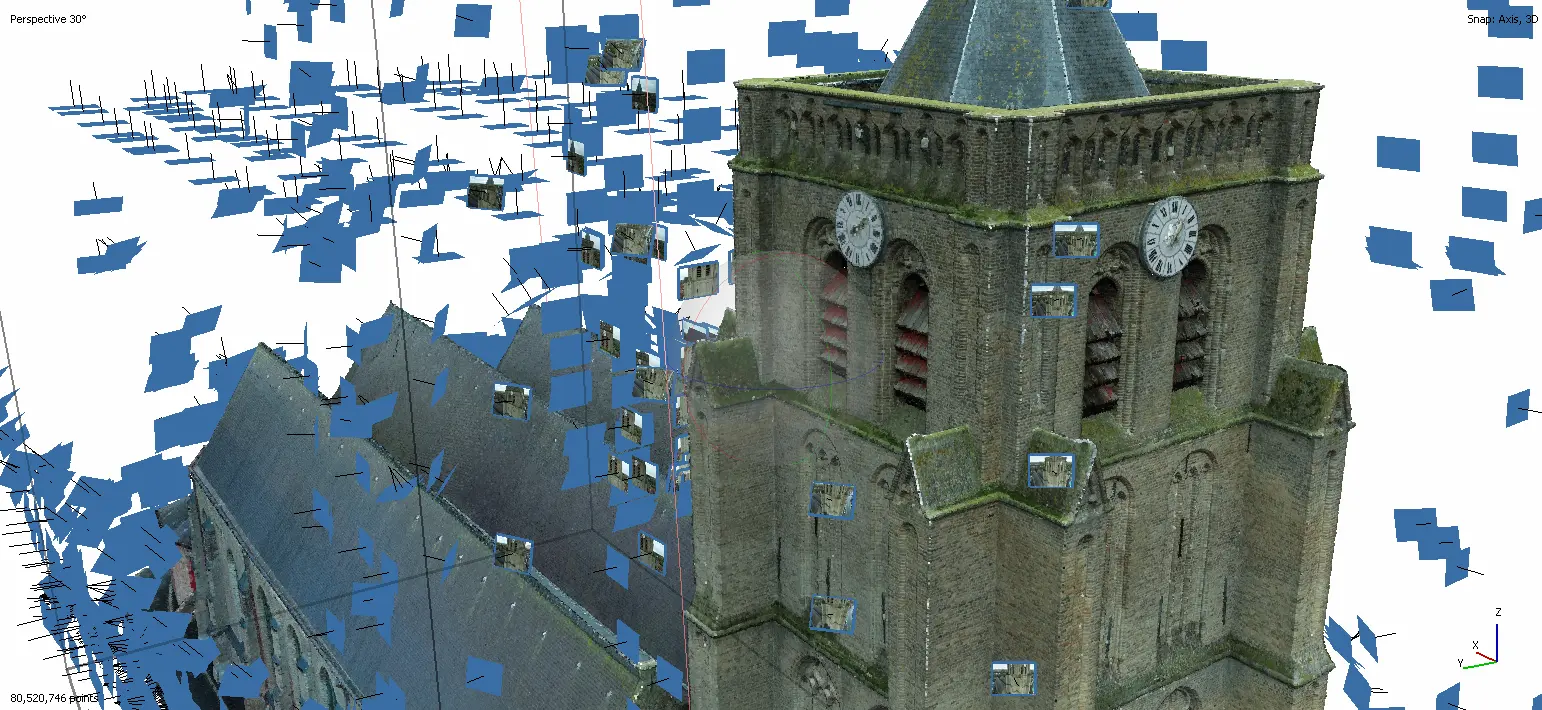

PHOTOGRAMMÉTRIE ET LIDAR PAR DRONE
Le drone photographie l’édifice sous des milliers d’angles et restitue les façades, les parties hautes et la couverture en orthophotos haute résolution et en modèle 3D texturé, géoréférencés au centimètre. Le LiDAR embarqué prend le relais sur les géométries les plus complexes.

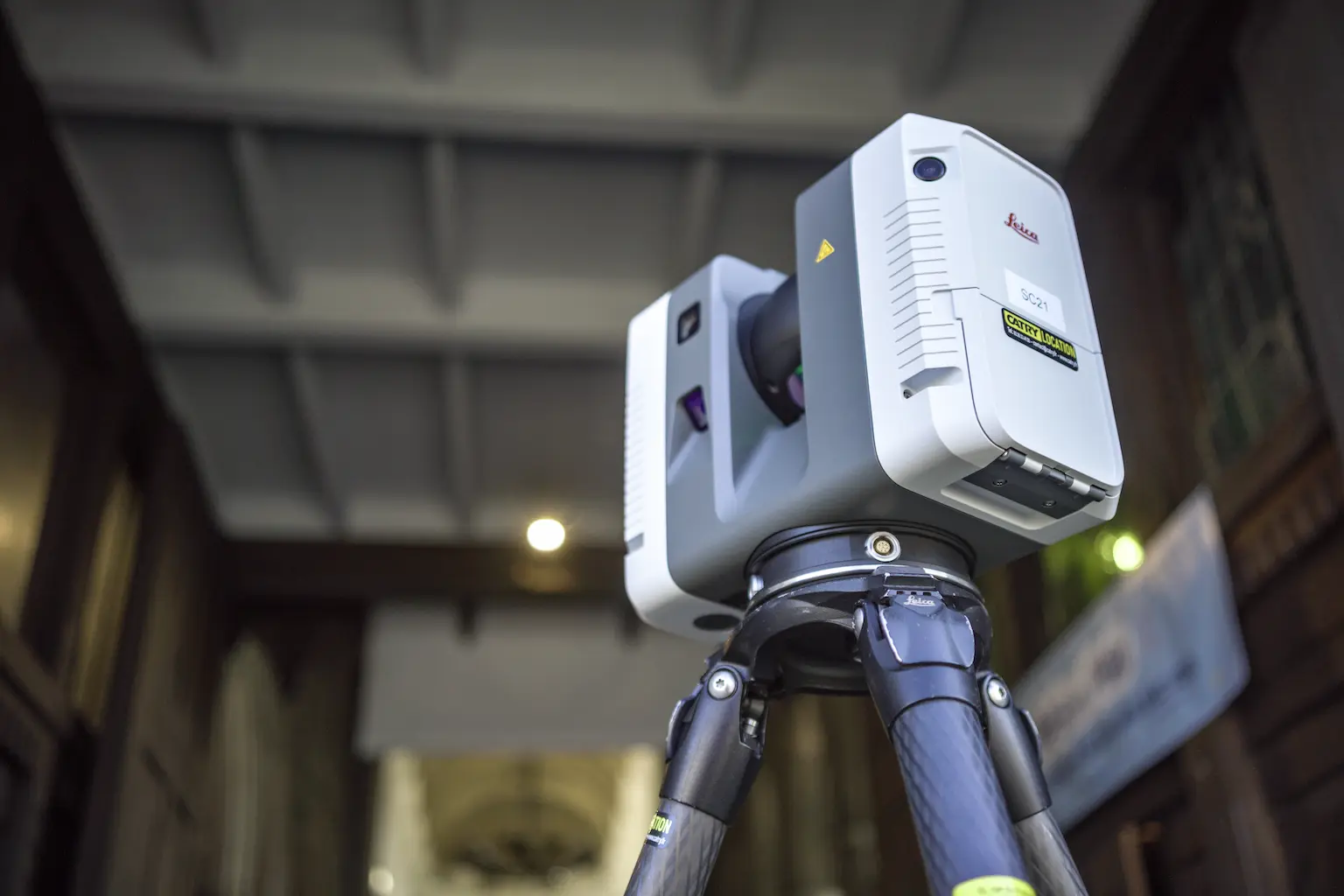

Lasergrammétrie par scanner 3D
À l’intérieur, là où le drone opère difficilement, le scanner laser balaie chaque espace depuis le sol et restitue les volumes avec précision, y compris les configurations difficiles : escaliers, charpentes, salles voûtées, recoins en hauteur. Posé sur trépied, il ne touche aucune surface.
Des données brutes aux livrables exploitables
Des données brutes aux livrables exploitables

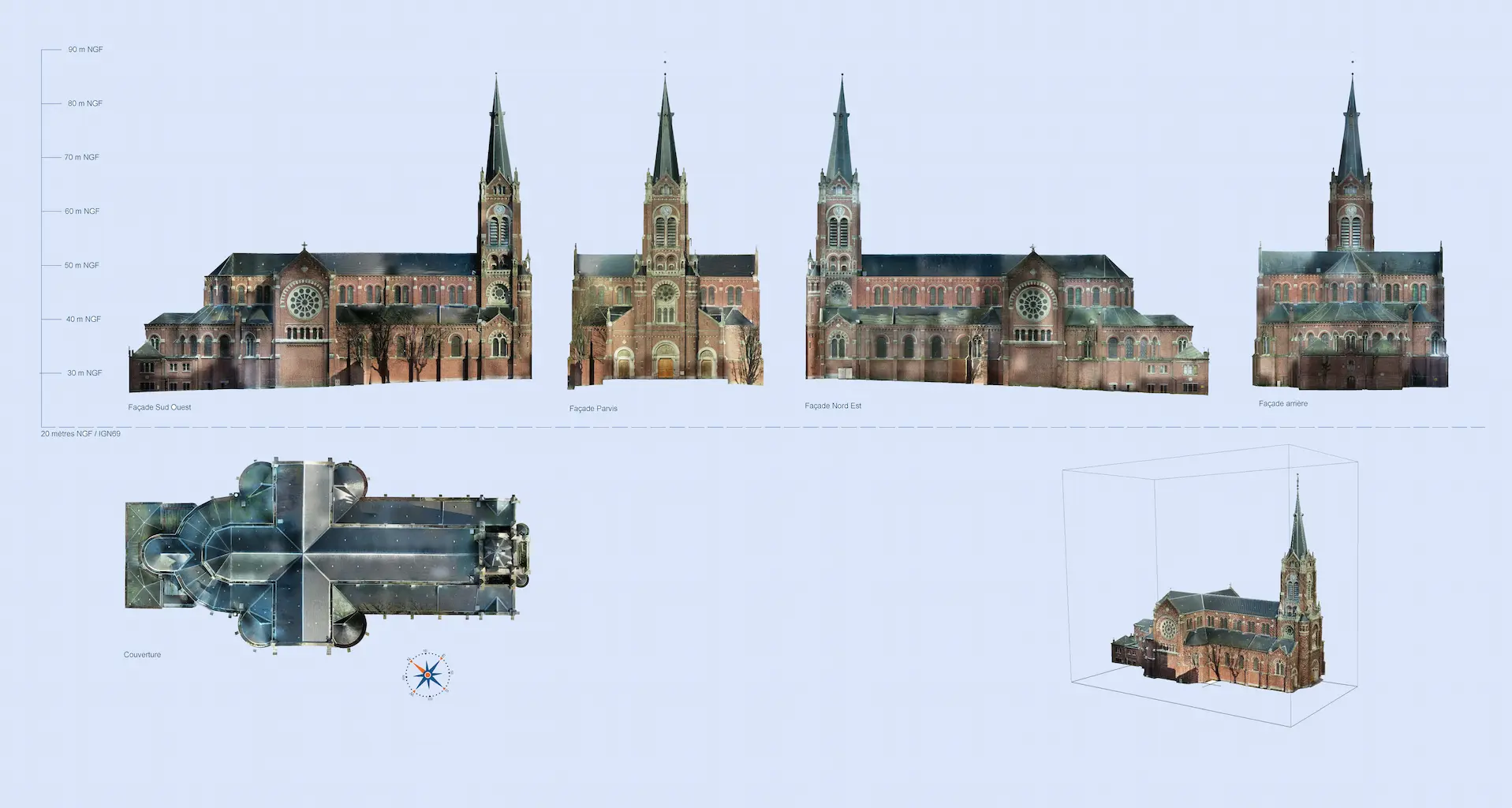

ORTHOPHOTOS D’ÉLÉVATIONS ET DE COUVERTURE
Chaque façade, la couverture et les élévations intérieures sont restituées en orthophotos haute résolution, à l’échelle et géoréférencées. Vous y mesurez directement et disposez d’un fond de plan pour l’architecte comme d’une base de chiffrage pour vos travaux.
Livrables
Orthophotos haute résolution · Fichiers PDF et DWG à l’échelle

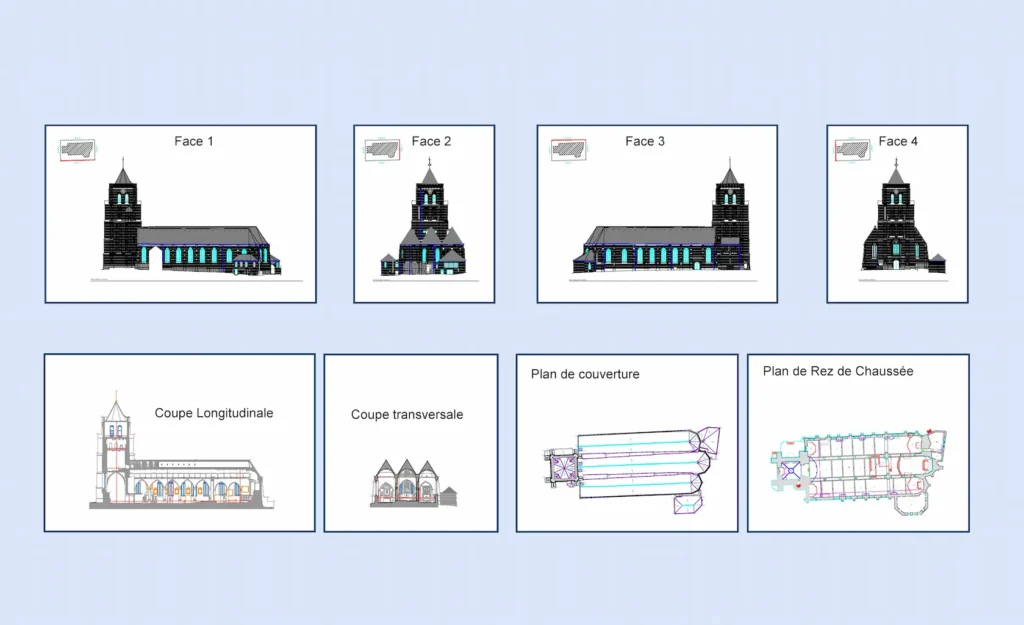

PLANS VECTORIELS

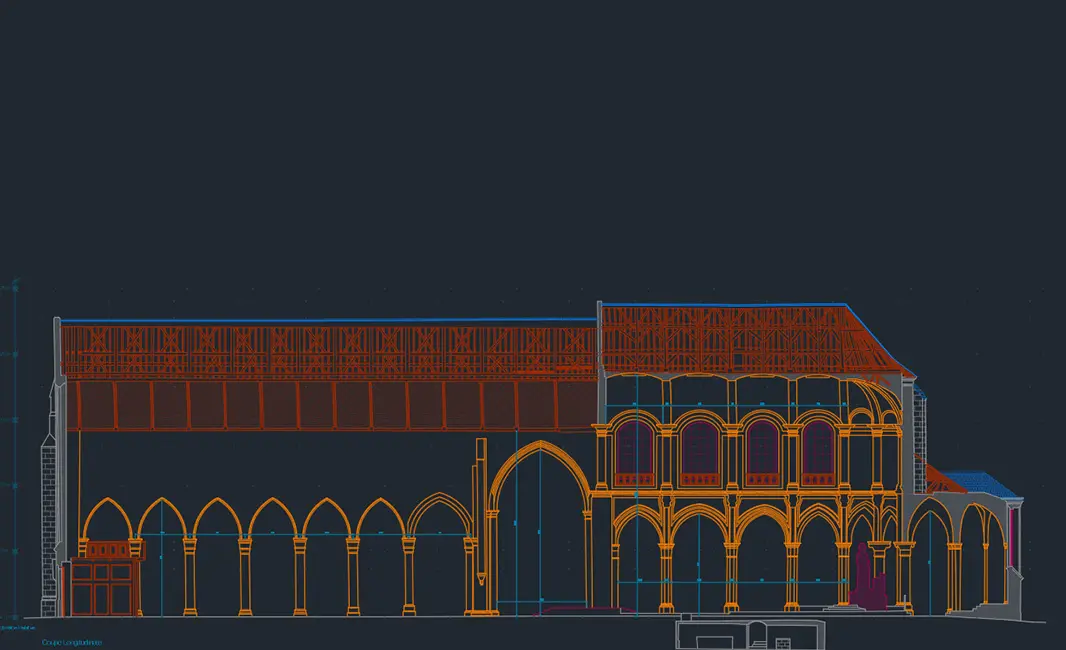

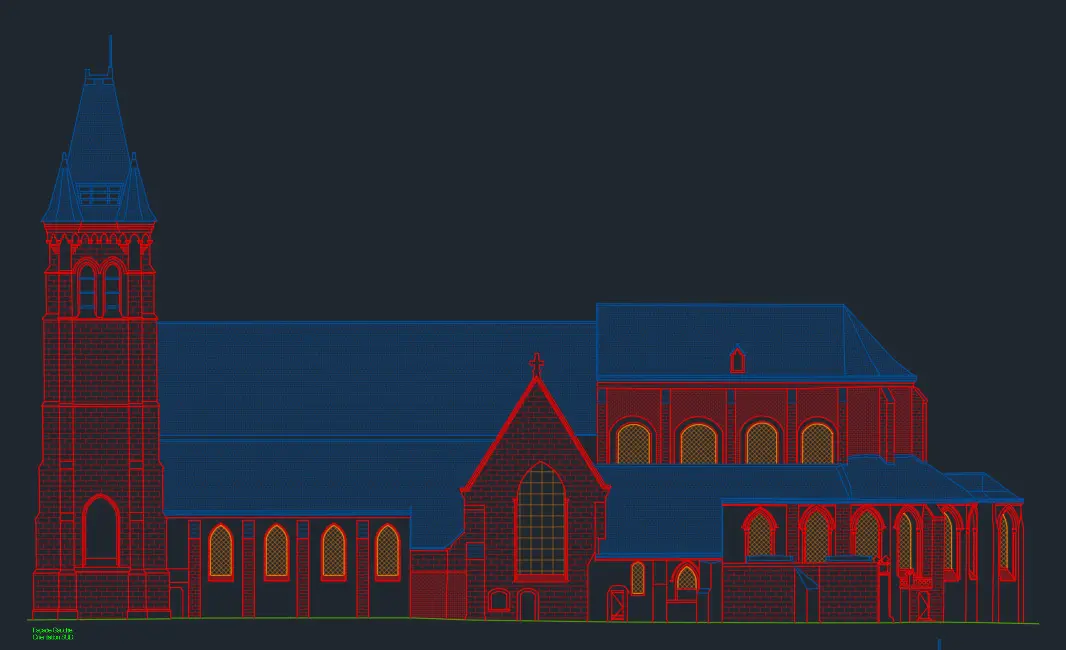

Façades, coupes longitudinales et transversales, niveaux, charpente et couverture : les plans sont tracés directement sur le nuage de points, sans approximation. Cotés et conformes au réel, ils alimentent vos dossiers d’étude, de restauration et de permis d’urbanisme.
Livrables
Plans DWG et PDF à l’échelle · Façades, coupes, niveaux, charpente, couverture
RELEVÉ DES DÉSORDRES ET ÉTAT SANITAIRE
Sur un édifice ancien, les orthophotos et le modèle 3D servent à localiser et mesurer les pathologies : fissures, désordres structurels, altérations de la pierre, défauts de couverture. Vous obtenez un état documenté du monument, base du diagnostic de l’architecte du patrimoine et du chiffrage des travaux.
Livrables
Orthophotos annotées des désordres · Cartographie localisée sur le modèle 3D

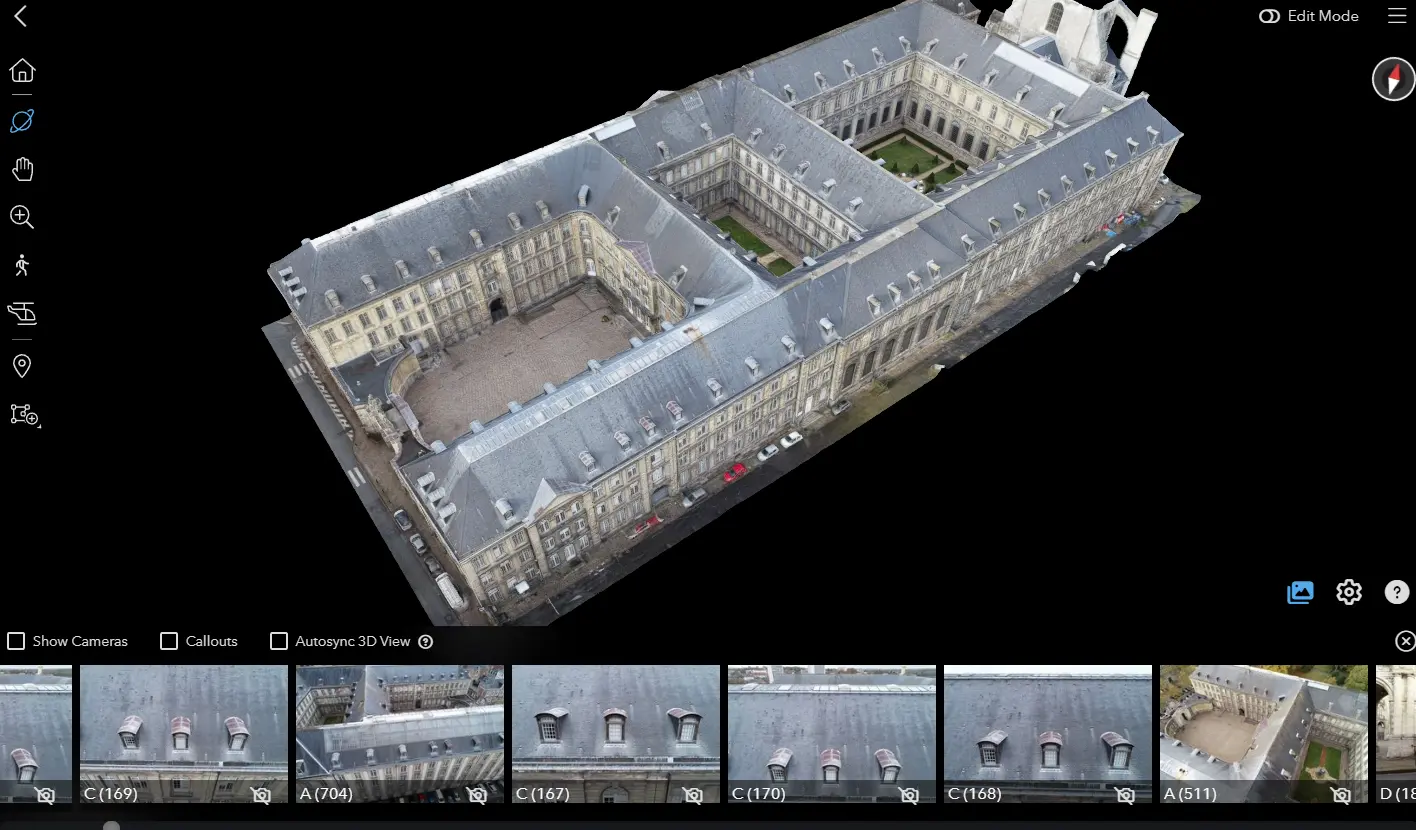

MODÈLE 3D CONSULTABLE EN LIGNE
Le modèle 3D texturé est consultable depuis un navigateur, sans logiciel : vous y mesurez distances et surfaces, accédez aux photos sources et partagez un lien avec vos architectes, bureaux d’études et collaborateurs. Le fichier OBJ est livré en complément, pour archivage.
Livrables
Modèle 3D consultable en ligne · Fichier OBJ pour archivage
UN RELEVÉ COORDONNÉ, EN SITE OCCUPÉ COMME OUVERT AU PUBLIC
Les biens patrimoniaux sont souvent situés en zone habitée, ouverts aux visiteurs, parfois encore en activité. Notre intervention est non invasive et entièrement coordonnée pour s’y dérouler sans le perturber.
COORDINATION AVEC LA COMMUNE ET LE GESTIONNAIRE
Chaque mission est préparée en amont avec la commune et le gestionnaire. Nous adaptons horaires, accès et périmètre pour que le site reste ouvert et son activité maintenue pendant le relevé.
CONFORMITÉ ET SÉCURITÉ
Nos télépilotes sont déclarés et certifiés VOL-VCA. Nous opérons en catégorie Spécifique, dans le cadre de la réglementation EASA et sous supervision de la DGTA, avec coordination skeyes pour les zones contrôlées. Chaque intervention mobilise un télépilote et un responsable sécurité, et nous prenons en charge l’ensemble des démarches.
VOL-VCA : Cadre opérationnel SSE
EU-STS : Scénarios Standards européens (catégorie spécifique)
GWO : Global Wind Organisation
