La topographie par drone, sans compromis

Plan topographique précis, calcul de volumes, relevé altimétrique sous couvert végétal, plan de masse, cartographie de cimetière…

Nos drones capturent l’ensemble des données depuis les airs, partout en Belgique.

Discutons de votre projet

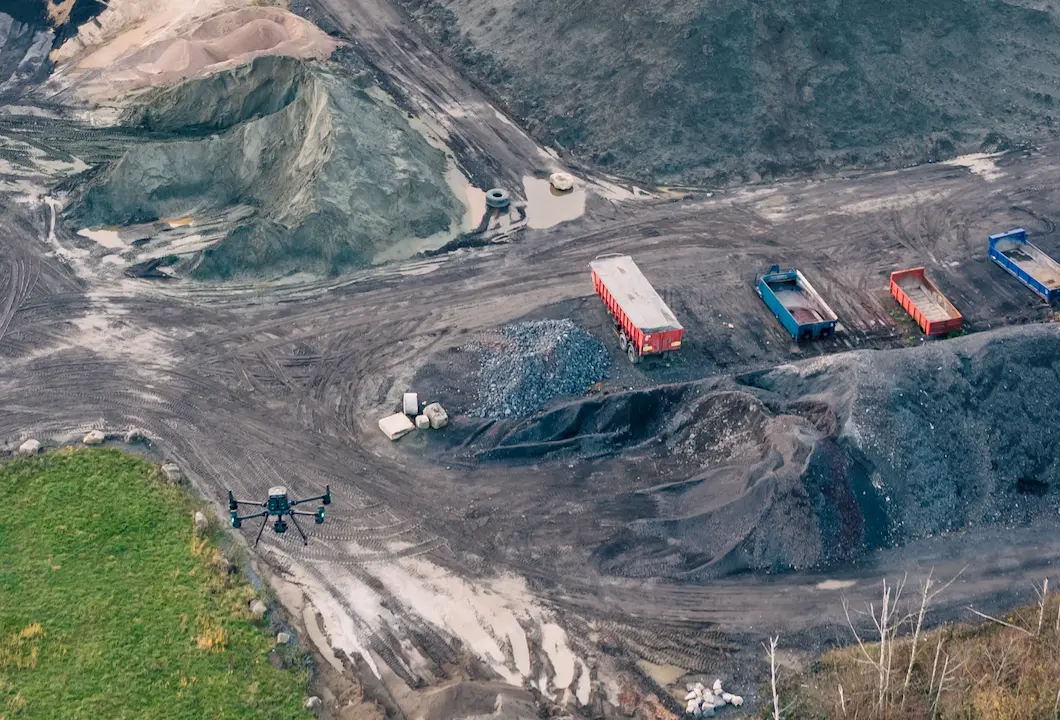

Relevé topographique de carrière par drone pour calcul de volumes et cubatures

De la capture des données au livrable final : une expertise de bout en bout

Obtenir un relevé topographique de qualité ne se résume pas à faire voler un drone. Ce qui compte vient après : la capacité à traiter les données, à les interpréter et à les restituer dans un format directement utilisable par vos équipes. C’est là que notre organisation fait la différence.

Planification d'une intervention : contraintes, plan de vol, autorisations légales

une chaîne de compétences complète

Télépilotes de drone, géomètres, géomaticiens, topographes et dessinateurs projeteurs : tout est géré en interne, du plan de vol à la restitution finale avec un seul interlocuteur.

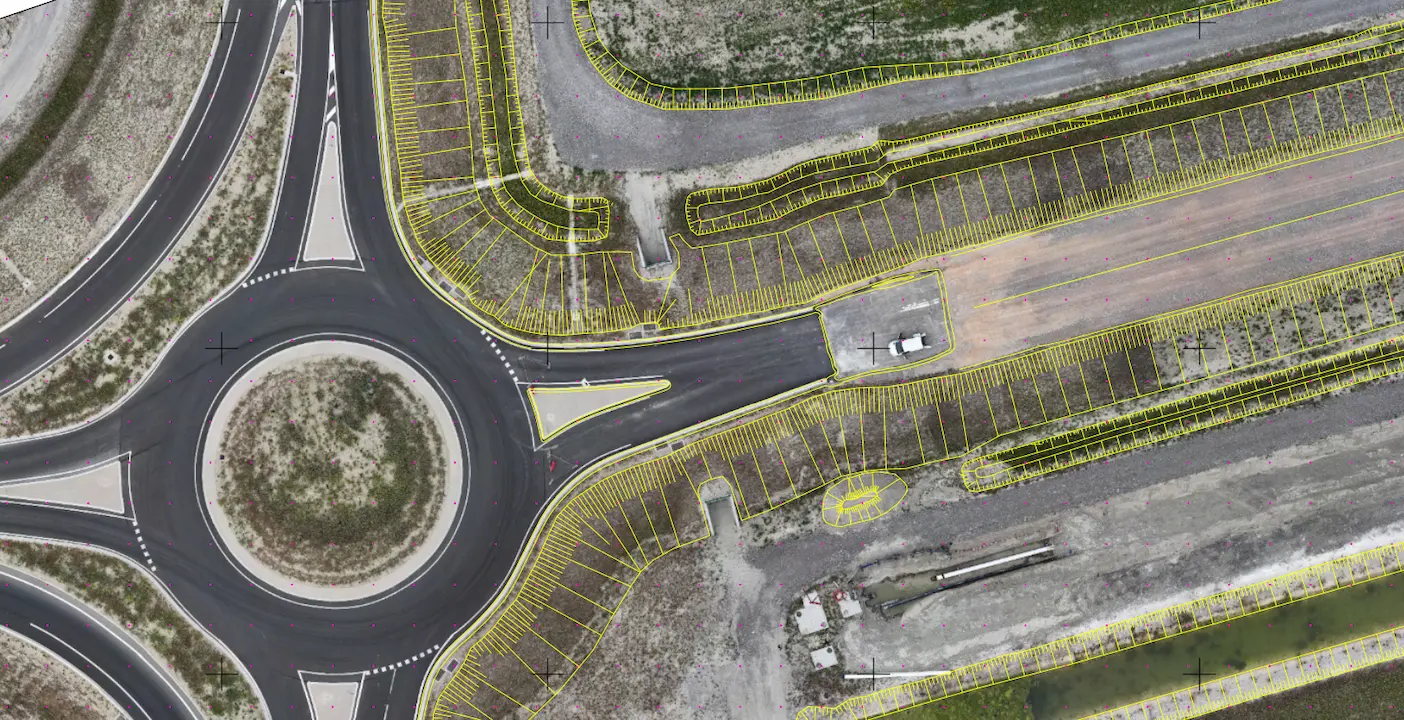

Plan topographique de réseau routier

Des livrables clé en main, formatés pour vos outils

Plans DWG, DXF, Shapefile, nuages de points, MNT, orthophotos, pdf à l’échelle, cartographie interactive : chaque fichier est adapté pour vos équipes.

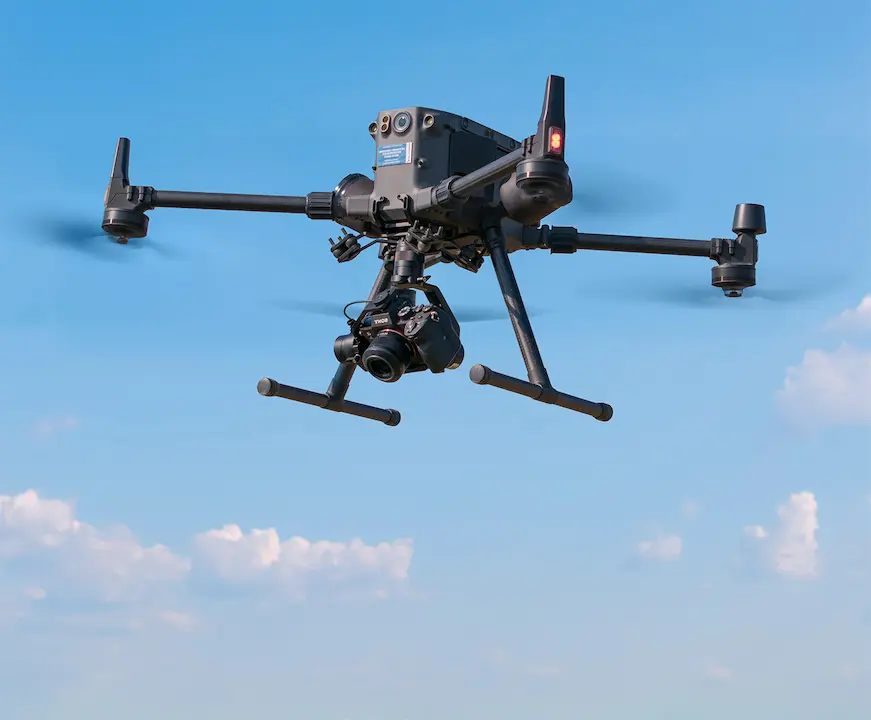

Drone DJI M350 RTK pour relevés topographiques

Un matériel de pointe, régulièrement renouvelé

Les capteurs gagnent en précision, les protocoles s’affinent. Nous suivons ces évolutions activement et renouvelons constamment nos équipements.

Deux techniques complémentaires, pour capter tous les terrains

Photogrammétrie aérienne

Notre drone capture des centaines d’images géoréférencées sous plusieurs angles. Après traitement, elles permettent de reconstituer l’existant en 3D avec une précision centimétrique, de produire des orthophotoplans haute résolution et des Modèles Numériques de Surface. Chaque pixel correspond à des coordonnées précises (Lambert 72, Lambert 2008, altimétrie DNG).

La photogrammétrie aérienne apporte la dimension visuelle à vos données topographiques. Chez Air Scanner, elle est systématiquement intégrée à nos relevés.

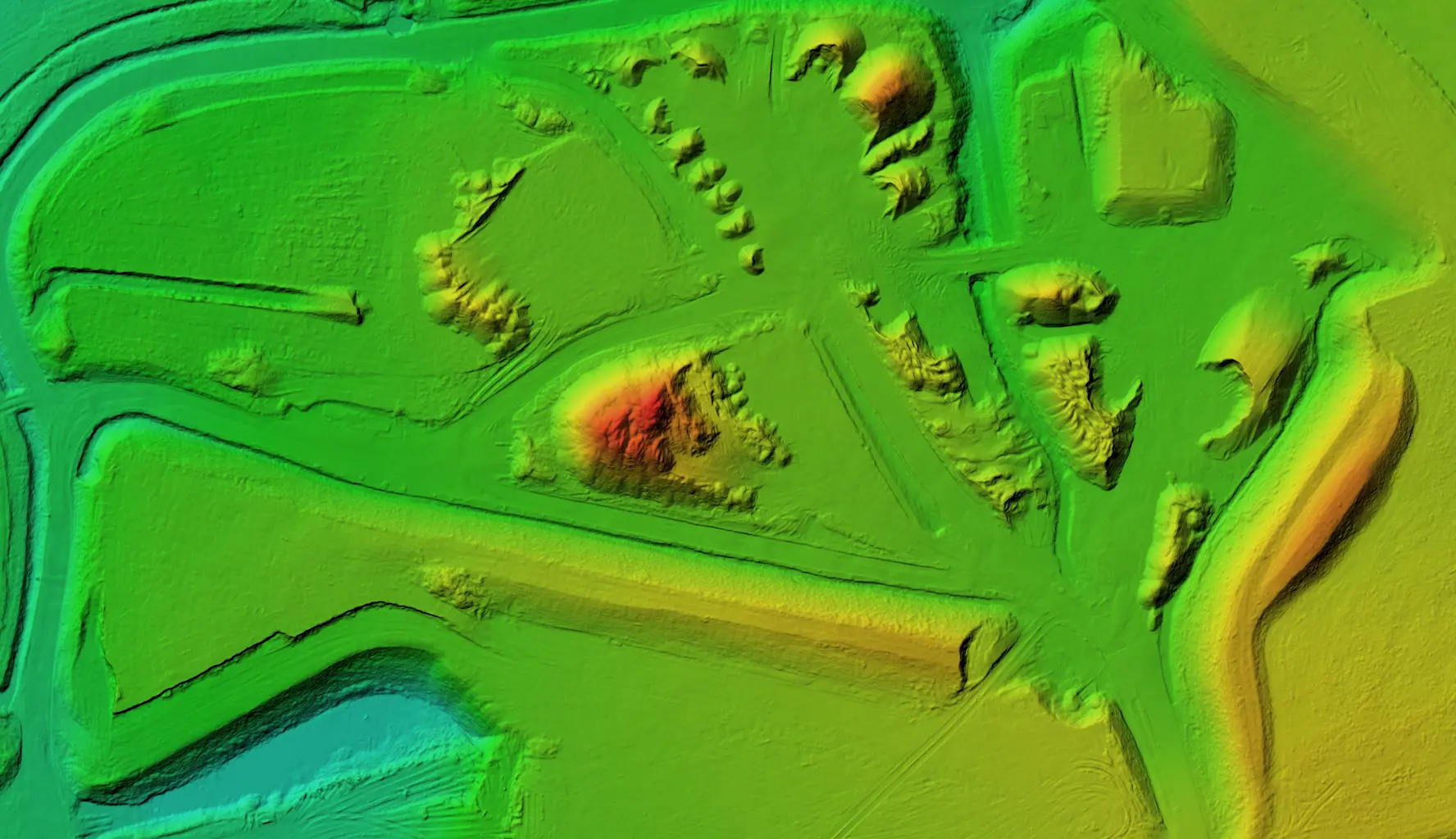

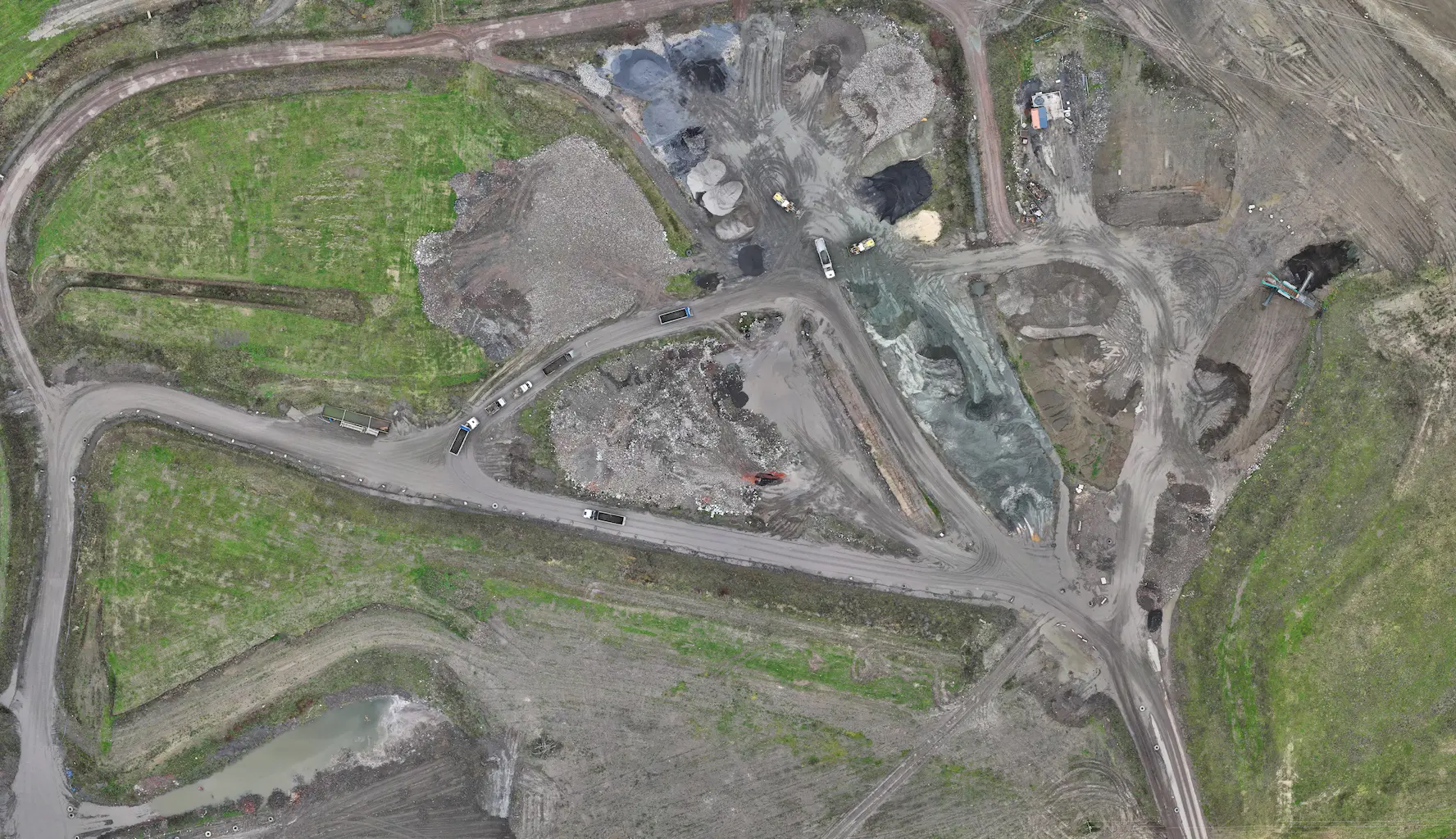

Orthomosaïque d'un terrain réalisée par captation drone Modèle Numérique de Terrain (MNT) réalisé grâce à un relevé photogrammétrique

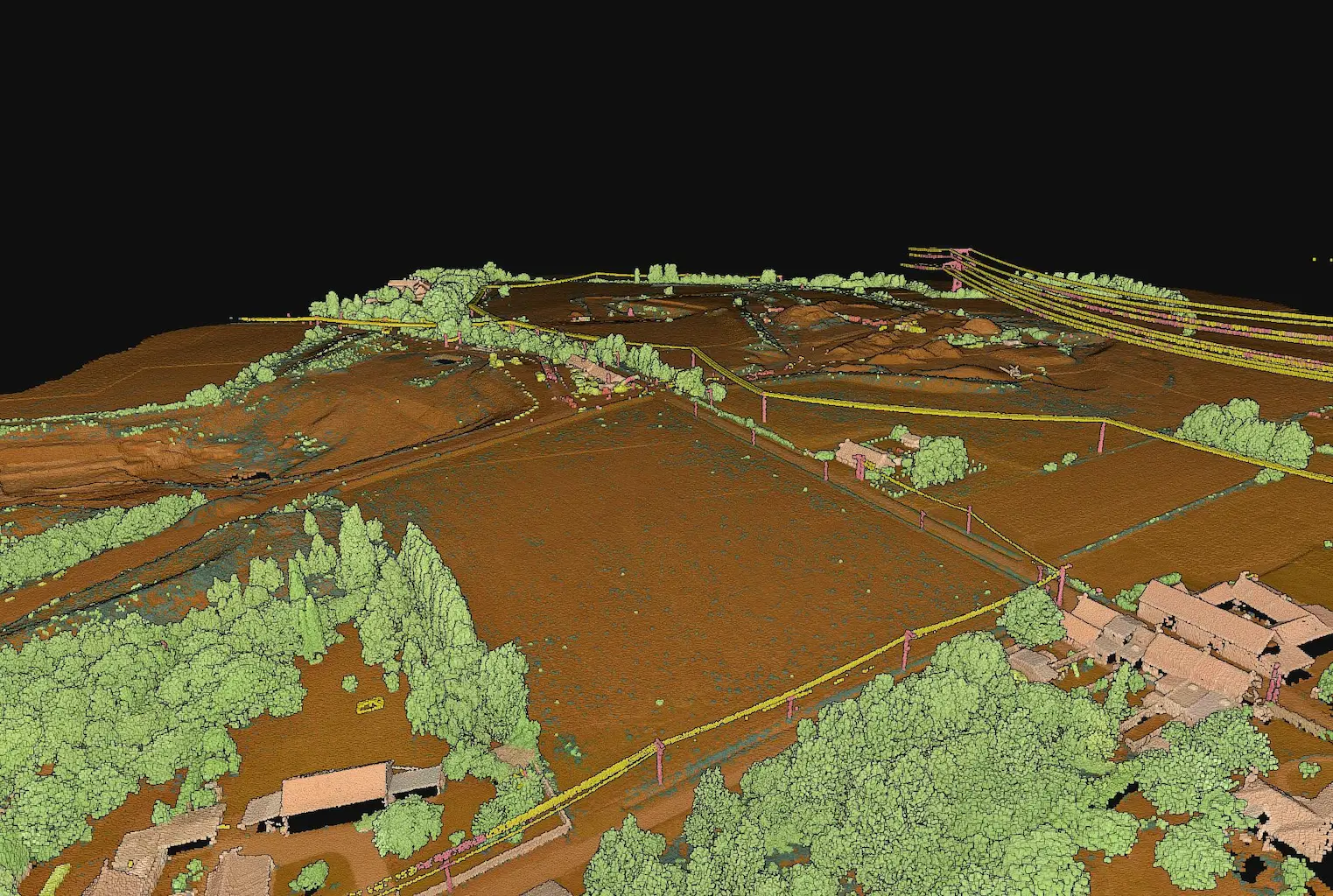

Nuage de point classifié réalisé par relevé Lidar par drone

Relevé LiDAR 5 échos

Le LiDAR embarqué émet des milliers d’impulsions laser par seconde. Les 5 échos enregistrés permettent au capteur de traverser les strates de végétation et d’atteindre le sol réel, là où la photogrammétrie seule s’arrête à la canopée.

Chaque point capturé est ensuite classifié par nos techniciens : sol, végétation basse, végétation haute, bâti, réseau électrique visible. Le Modèle Numérique de Terrain obtenu atteint la précision centimétrique, y compris sous couvert végétal dense.

DES DONNÉES BRUTES AUX LIVRABLES EXPLOITABLES

PLAN topographique

Le plan topographique restitue le relief d’une surface avec une précision centimétrique : altimétrie DNG, bâti, voirie, réseaux visibles, limites parcellaires, courbes de niveaux… Géoréférencé, il constitue la base de vos projets de conception, de suivi de chantier ou d’implantation de parcs éoliens et centrales photovoltaïques.

Il se décline en plans de masse pour vos dossiers de permis d’urbanisme et d’environnement, et en plans de voirie pour vos études VRD.

Livrables

Plan DWG · MNT et orthophoto · Maillage de points 3D · Courbes de niveaux 3D · Profils topographiques

CALCULS DE VOLUMES

À partir des modèles numériques de terrain (MNT) que nous produisons, nous calculons les volumes dont vous avez besoin : cubatures de stocks de matériaux, déblais-remblais pour une gestion optimisée des mouvements de terre, suivi temporel de l’évolution des quantités et une meilleure exploitation des carrières.
Vous recevez un rapport structuré, accompagné des surfaces, densités et tonnages (suivant vos granulométries).

Livrables

Rapport de cubatures · Calcul déblais/remblais · MNT comparatifs multi-dates

Analyse topographique

Au-delà du relevé, nos modèles numériques de terrain et de surface permettent d’analyser le comportement du terrain dans le temps. Nous identifions les variations saisonnières des sols argileux, calculons le drainage des eaux pluviales, l’écoulement des eaux et les bassins versants.

Ces analyses alimentent directement vos études, vos projets et votre connaissance fine du site.

Livrables

Cartographie des axes de drainage · Délimitation des bassins versants · Suivi des variations de sols argileux

ANALYSE CARTOGRAPHIQUE SIG

Nos orthophotographies haute résolution, géoréférencées au centimètre, s’intègrent directement dans vos SIG (QGIS, ArcGIS) pour superposer vos couches d’information géographique. Nous produisons également des analyses thématiques : suivi du développement végétatif, géolocalisation des plantes invasives (hydrocotyles…), cartographie des habitats naturels. Pour optimiser ces traitements, nous combinons photo-interprétation experte et outils de détection par intelligence artificielle.

Livrables

Orthophoto · Export SIG (shapefile, GeoJSON, GeoTIFF ) · Cartographie thématique · Analyses comparatives multi-dates

PLAN DE CIMETIÈRE

Nous produisons des plans détaillés de cimetières communaux, restituant à l’échelle l’ensemble des concessions, allées et aménagements. Chaque sépulture est géolocalisée et peut être numérotée pour une intégration directe dans vos outils de gestion.
Ces relevés facilitent le repérage des emplacements disponibles, l’identification des concessions échues ou en état d’abandon et la planification des futures extensions.

Livrables

Plans DWG et PDF · Numérotation et géolocalisation des concessions · Orthophoto géoréférencée

PRÉVENTION DES RISQUES NATURELS

Les données topographiques permettent de simuler des scénarios de risque : inondations, glissements de terrain, ruptures de berges, érosion. Pour les zones inondables, nous identifions et géolocalisons précisément les cotes de débordement.
Ces simulations permettent de cartographier les zones à surveiller avec précision, pour des décisions de prévention éclairées.

Livrables

Simulation d’inondation · Cartographie des zones à risques · Calcul de bassins versants

Certifiés pour les environnements les plus exigeants

Nos opérateurs interviennent sur des sites industriels et énergétiques. Chaque mission respecte le cadre réglementaire européen, avec les certifications appropriées.

VOL-VCA : Cadre opérationnel SSE

EU-STS : Scénarios Spécifiques européens

GWO : Global Wind Organisation

Vos questions.
Nos réponses.

Nos relevés atteignent une précision centimétrique grâce à notre base RTK bi-fréquence. Chaque point est géoréférencé avec une marge d’erreur inférieure au centimètre en planimétrie et en altimétrie. Nos orthophotos sont produites à moins de 2 mm par pixel. En LiDAR, la classification des points permet d’obtenir un Modèle Numérique de Terrain d’une précision équivalente, y compris sous couvert végétal.

La photogrammétrie reconstruit le terrain à partir de centaines de photos aériennes superposées. Elle produit des livrables visuellement riches et métriquement précis, mais ne voit que ce que l’objectif capte : la surface visible depuis les airs. Le LiDAR, lui, émet des impulsions laser qui traversent la végétation et enregistrent plusieurs retours par impulsion. Il atteint le sol réel même sous une canopée dense, là où la photogrammétrie serait aveugle. Les deux techniques sont complémentaires et souvent combinées sur nos missions.

Le LiDAR devient indispensable dès que le terrain est couvert de végétation ou lorsque vous avez besoin d’un Modèle Numérique de Terrain qui reflète le sol réel et non la canopée. Il est également privilégié pour les études hydrologiques, la prévention des risques naturels ou les relevés sur des zones où la photogrammétrie manquerait d’information altimétrique fiable. Il excelle dans le relevé d’éléments fins comme les lignes électriques, ce qui est adapté au suivi des réseaux de distribution d’électricité. Sur terrain dégagé, la photogrammétrie seule peut suffire.

Il n’existe pas de tarif fixe pour un relevé topographique par drone, car plusieurs facteurs influencent directement le coût de la prestation : la surface à couvrir, la complexité du terrain, le niveau de détail des livrables attendus et les éventuelles contraintes d’accès au site, le matériel mobilisé, le temps passé d’acquisition et de post-traitement. La meilleure façon d’obtenir une estimation précise est de nous décrire votre projet, nous vous répondons avec un devis détaillé sous 48h.

Le prix d’une cartographie drone dépend principalement de la superficie à cartographier, du niveau de précision requis et du type de livrables souhaités : orthomosaïque seule, plan topographique complet, modèle 3D… Une cartographie de quelques hectares pour un chantier n’implique pas les mêmes ressources qu’un relevé multi-sites ou une mission sous couvert végétal dense nécessitant le LiDAR.

Les livrables sont formatés selon vos logiciels métier. En topographie, nous livrons principalement des plans DWG compatibles AutoCAD et Civil 3D, des modèles numériques de terrain en GeoTIFF, des nuages de points classifiés au format LAS, des orthophotos géoréférencées et des profils en travers. Si vous travaillez avec des outils spécifiques, nous l’anticipons dès le cadrage du projet.

Les délais varient selon la nature de la mission. Un calcul de volumétrie est livré sous 48h après l’intervention terrain. Pour un plan topographique complet ou une analyse détaillée, le délai dépend de la surface relevée, du type de livrables et du niveau de post-traitement requis. Ces éléments sont précisés dans votre devis avant toute intervention.

Oui. Tout vol de drone professionnel est soumis à la réglementation européenne et aux règles spécifiques en Belgique. Nos télépilotes sont déclarés et certifiés, et nous prenons en charge l’ensemble des démarches réglementaires avant chaque intervention : déclarations de vol, coordination avec les autorités compétentes si nécessaire, respect des zones réglementées. Vous n’avez aucune démarche administrative à gérer de votre côté.

Chaque mission se déroule en trois temps. Avant l’intervention, nous analysons votre site, planifions les plans de vol et gérons les éventuelles déclarations réglementaires. Sur le terrain, deux opérateurs se déploient : l’un pilote et contrôle le drone, l’autre assure la sécurité du périmètre. Une fois les données captées, notre bureau d’études géomatique prend le relais en interne pour le traitement : génération des modèles 3D, géoréférencement, classification des points, production des plans et contrôle qualité avant livraison.

Oui, c’est l’un des points forts du relevé par drone. Parce que chaque acquisition est géoréférencée et calée sur une même base, avec la même précision et dans le même système de coordonnées, les relevés successifs sont directement superposables. Vous pouvez ainsi comparer l’état d’un site à différentes dates, mesurer des évolutions de volumes, suivre l’avancement d’un chantier ou détecter des mouvements de terrain. Nous proposons des modèles numériques comparatifs multi-dates pour formaliser ce suivi.
